초고압 OF 케이블
공유하기유입(Oil-filled) 지절연 케이블은 역사가 100년이 넘은 케이블로, 저점도 절연유로 함침된 절연지를 절연체로 사용합니다. 대기압 이상으로 압력을 가합으로써 절연체 내 Gap이 완전히 제거되었고, 매우 우수한 전기적 특성을 갖고 있습니다.
- 제조 공정
-

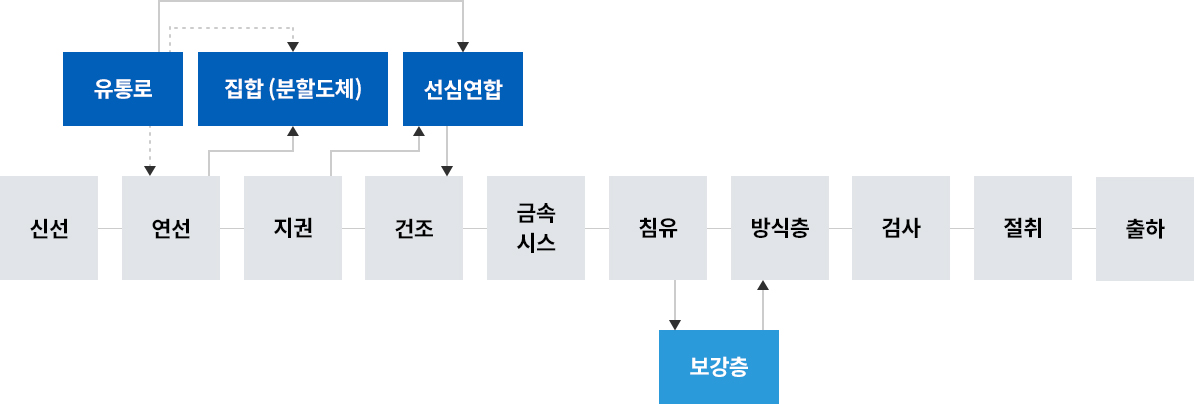

초고압 OF 케이블은 신선, 연선, 지권, 건조 등 각 프로세스를 거쳐 제조되며, 주요 공정으로 지권공정, 건조공정, 침유공정이 있습니다.
- 지권장력 : 케이블 절연체에 유해한 수분, 먼지, 이물질 혼입 방지
- 건조공정 : 지권된 코어 내 수분 제거
- 침유공정 : 저장된 절연유를 금속시스 내 주입하여 코어 함침
- 종류 및 용도
-
- 지절연 케이블로 66~400kV 등 전압에 따라 도시, 대형 산업단지의 지중 전력망 구축용 케이블로 사용
- 특징
-
- 우수한 전기적 안정성
- 작은 케이블 외경
- 온도변화에 따른 절연유의 팽창과 수축을 압력 유조로 보상
- 케이블의 결함 조기 감지 가능
