Triplex 케이블

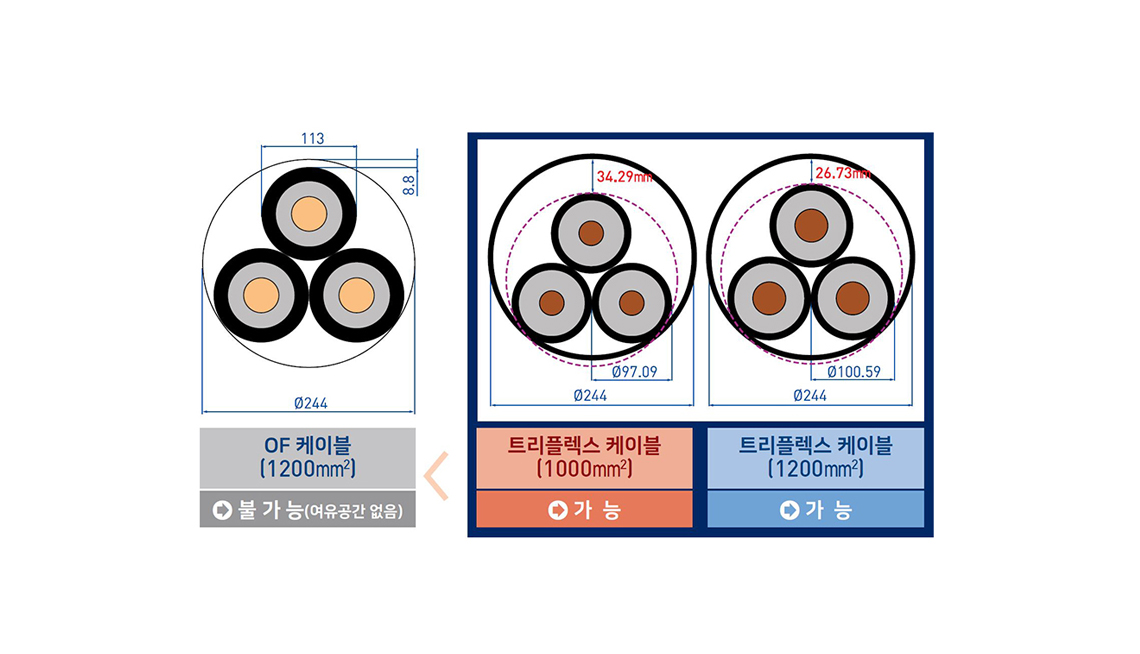

공유하기Triplex 케이블은 단심 XLPE 케이블 3개를 연합해 하나의 전선으로 만든 제품입니다. 대한전선이 개발한 Triplex 케이블은 일반적인 XPLE 케이블 3개를 합친 외경 보다 사이즈가 작아 기존에 설치되어 있는 좁은 관로 및 맨홀에도 적용 가능하고, 동일 도체 사이즈의 OF 케이블 대비 송전 용량이 약 20% 이상 우수합니다. (1공 3조 흄관 포설 기준) 이에 최근 수요가 급격히 증가하고 있는 노후 전력망 교체 프로젝트에서 다양한 사업 기회를 확보할 것으로 전망하고 있습니다.

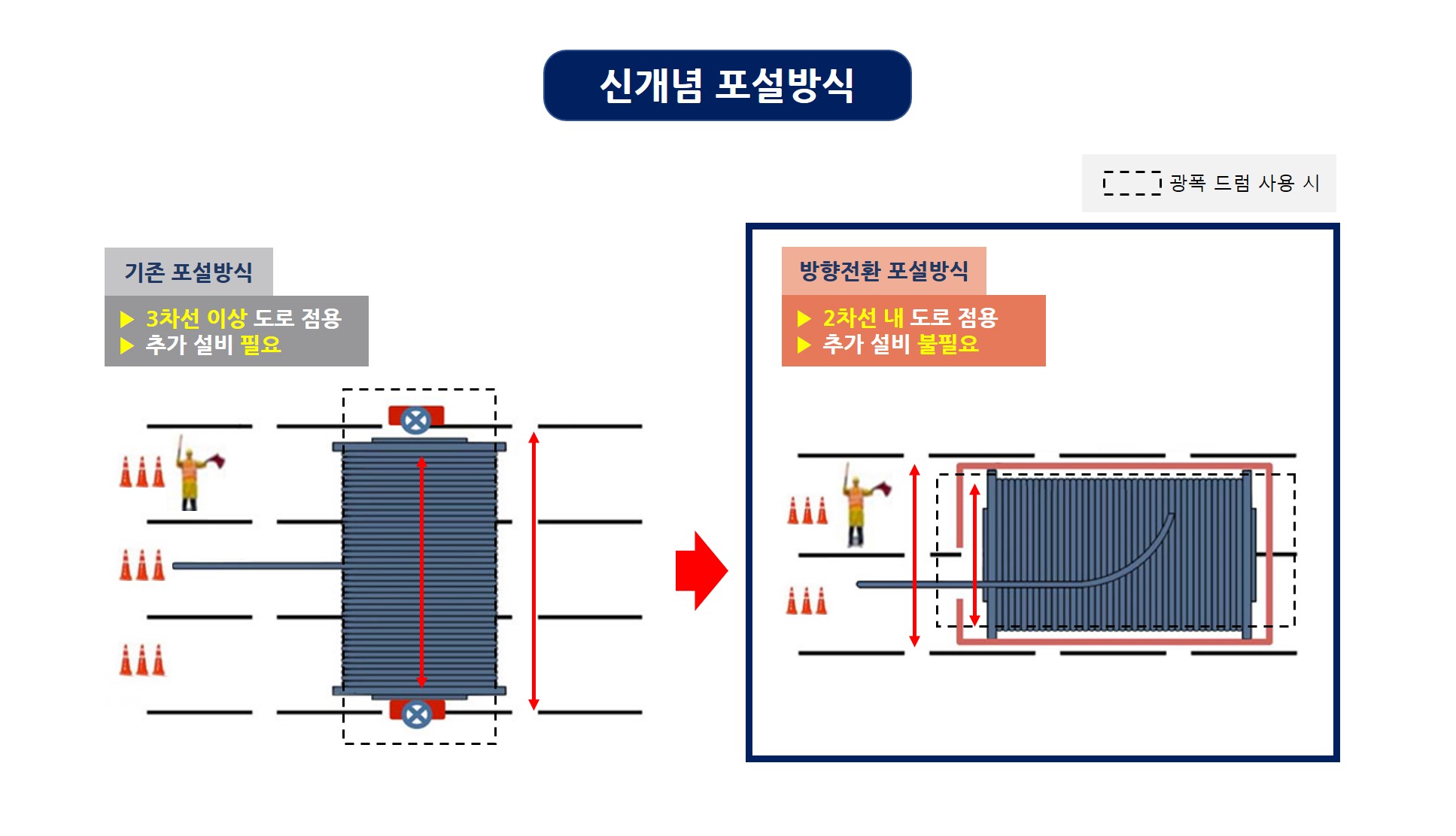

- 방향전환 포설방식
-
Triplex 케이블은 기존 드럼보다 긴 폭의 드럼(광폭 드럼)을 사용합니다. 광폭 드럼을 일반적인 장비로 포설할 경우, 3차선 이상의 도로를 점용해야 하고 여러가지 추가 설비가 필요합니다.
이에 대한전선은 기존 방식의 한계를 극복할 수 있는 방향전환 포설방식을 개발하였습니다. 해당 기술을 활용하면 포설 시 케이블의 풀림 방향을 자유롭게 전환할 수 있어, 2개 차선의 도로 점용만으로 작업을 수행할 수 있으며, 크레인과 비계 등의 추가 설비 없이 시공이 가능합니다. 이를 통해 교통 통행량과 인파가 많은 혼잡한 도심 현장에서도 포설이 가능하며 공시가간도 단축할 수 있습니다. 해당 방식은 미국, 호주, 국내에 특허를 받았습니다.
- 특징
-
- 기설치된 구형의 관로를 활용할 수 있어 별도의 토목 공사 없이 케이블 교체
- 선종 교체(OF⇨XLPE)시, 공급 용량 증대(약 20%이상)로 전력 계통 운영 능력 향상
- 기존 단심 케이블 대비 수축 및 팽창량이 현저히 낮아 옵셋 최소화 가능
